IES Lightのすゝめ
「CGソフトに備わってるライトを一々それっぽく調整するのが手間！」
みたいなことありますよね。多分。
そんな時に使える便利な物を紹介したいと思います。
それがIES Lightです。
ざっくりいうと、IESとは、配光データというもので、それをベースに作られたライトをIES Lightといいます。
これを使うと現実の照明のような光り方を簡単に再現することができます。
UEは初心者なので解説が荒いかもですが、Blenderとともに使い方も書いておきます。
もう少し掘り下げると
先程も述べた通り、IES Lightは、現実の照明の設計や数値等をベースに、「光の形状(光度の分布)」、「光の強度」などをデータ化して3DCG上で再現できるようにしたものです。
といってもReal IES等のツールでIES Lightを作ることもできるので、「仮想光源」とか「リアル指向ライト」みたいな感じで捉えて大丈夫だと思います。
建築、設計系のCGでは厳密な定義があると思いますが、私は映像や画像を創作することのみを目的としているのでご容赦くださいませ。
使い方としては、「光源オブジェクトに.iesという拡張子のファイルを読み込ませる」といったシンプルなものです。

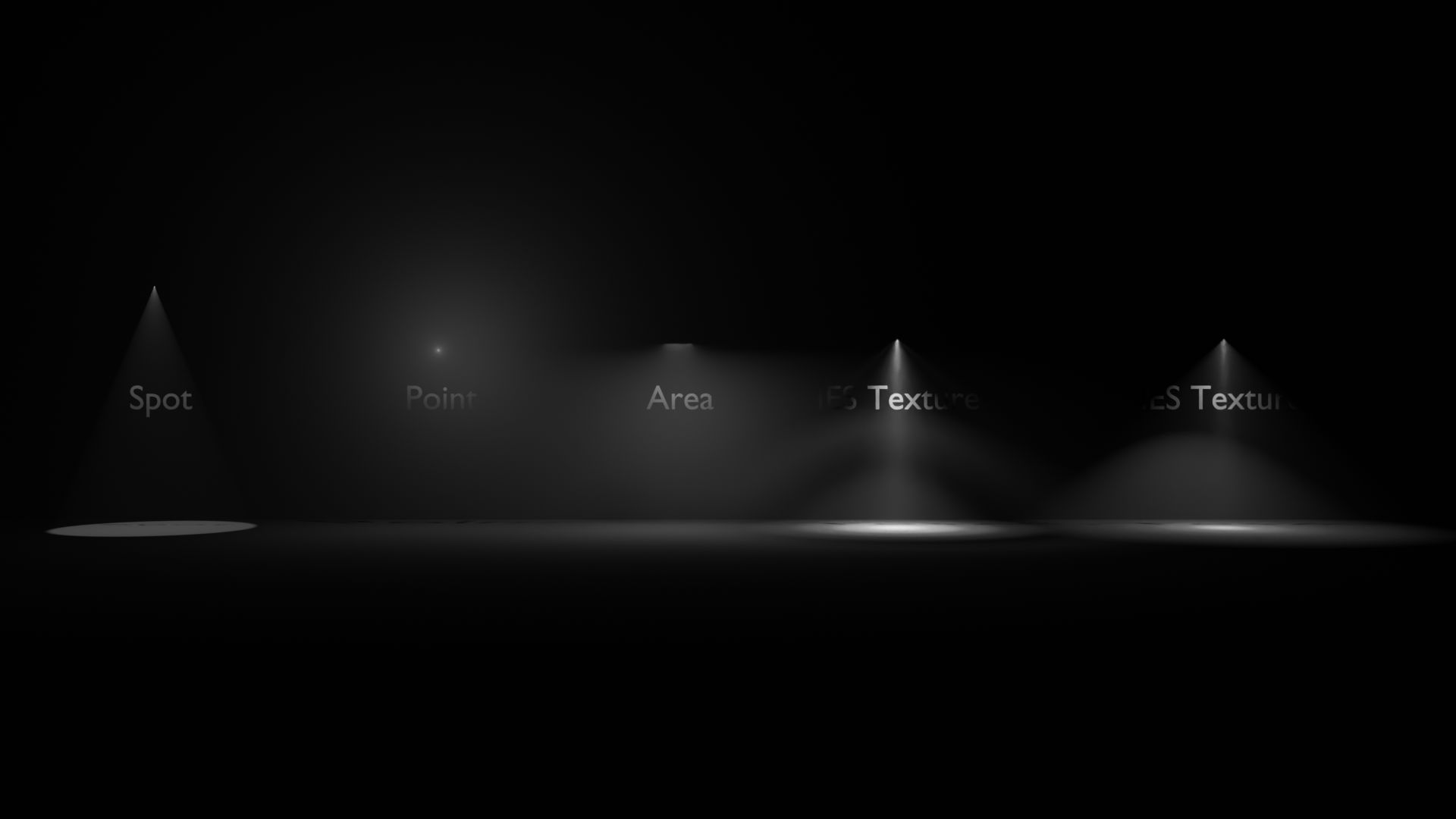

Blender 4.1 Cycles Renderのデフォルトの照明とIES Lightの比較はこんな感じ。
*光の強さは同じ値でも差があるので均一になるように調整しています。
ちょっとセッティングに手抜き感ありますが
読み込んだだけでこのクオリティは素晴らしいですね。
また、iesファイルを配布しているサイトもあります。
今回は一つ、恐らく最大手のサイトを紹介させていただきます。
話が本筋から逸れますが、大元のIES(Illuminating Engineering Society)とは、照明に関する技術や教育等を扱う実際に存在する協会、学会です。
想像以上に規模がでかいものが出てきてびっくりしましたが、調べたら結構面白かったです。
詳しくはIESの公式サイト(外部リンク)を御覧ください。
Blender, UE5での使い方
iesファイルを適用する基本的な手順を置いときますね。
どちらのソフトもノードや設定からより細かく調整できます。
1. Blender 4.1
BlenderはCyclesレンダーのみ利用可能です。
(ライトにノードを適用できるのがCycles限定みたい)

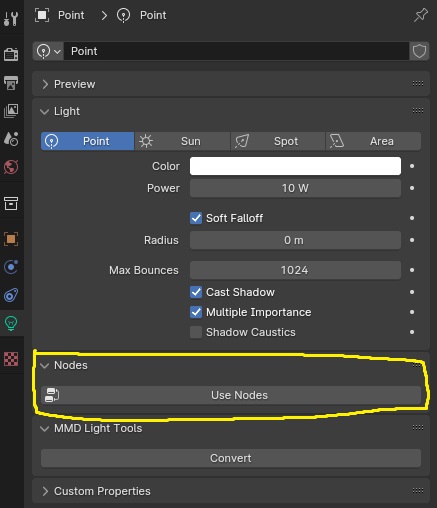

ポイントライトを置いて、ノードを使用(Use Nodes)を押すとシェーダーエディターから調整できるようになります。

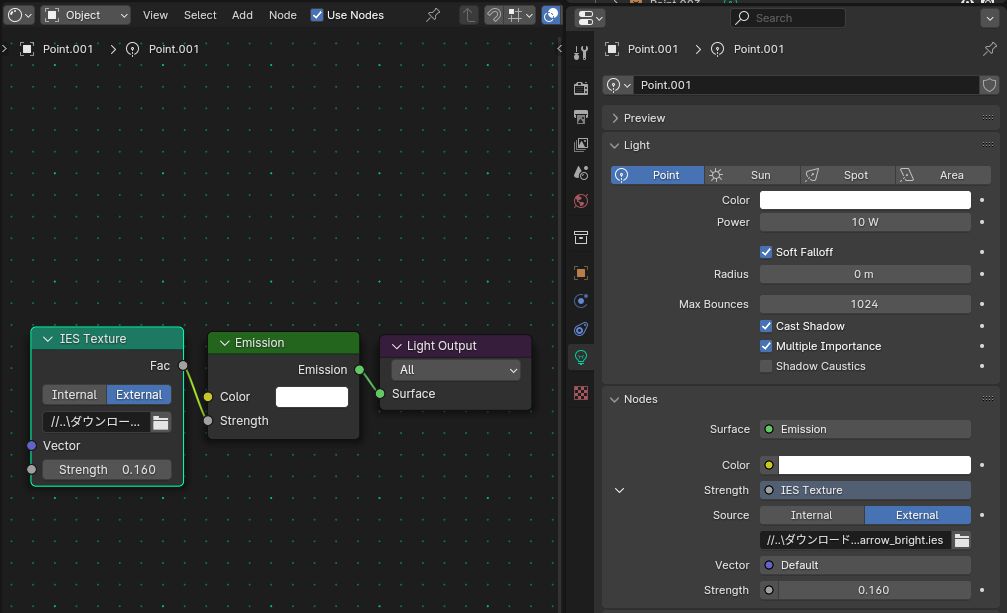

IES Textureノードを出して、iesファイルを指定すると使えます。
光の強さはIES Textureノードからもライト本体の設定からもできます。
2. Unreal Engine 5.3.2
UEもBlenderと同じ感覚でiesファイルを利用できます。
むしろ基本の設定項目にIESの設定箇所があるのでBlenderより少しだけ楽かも。

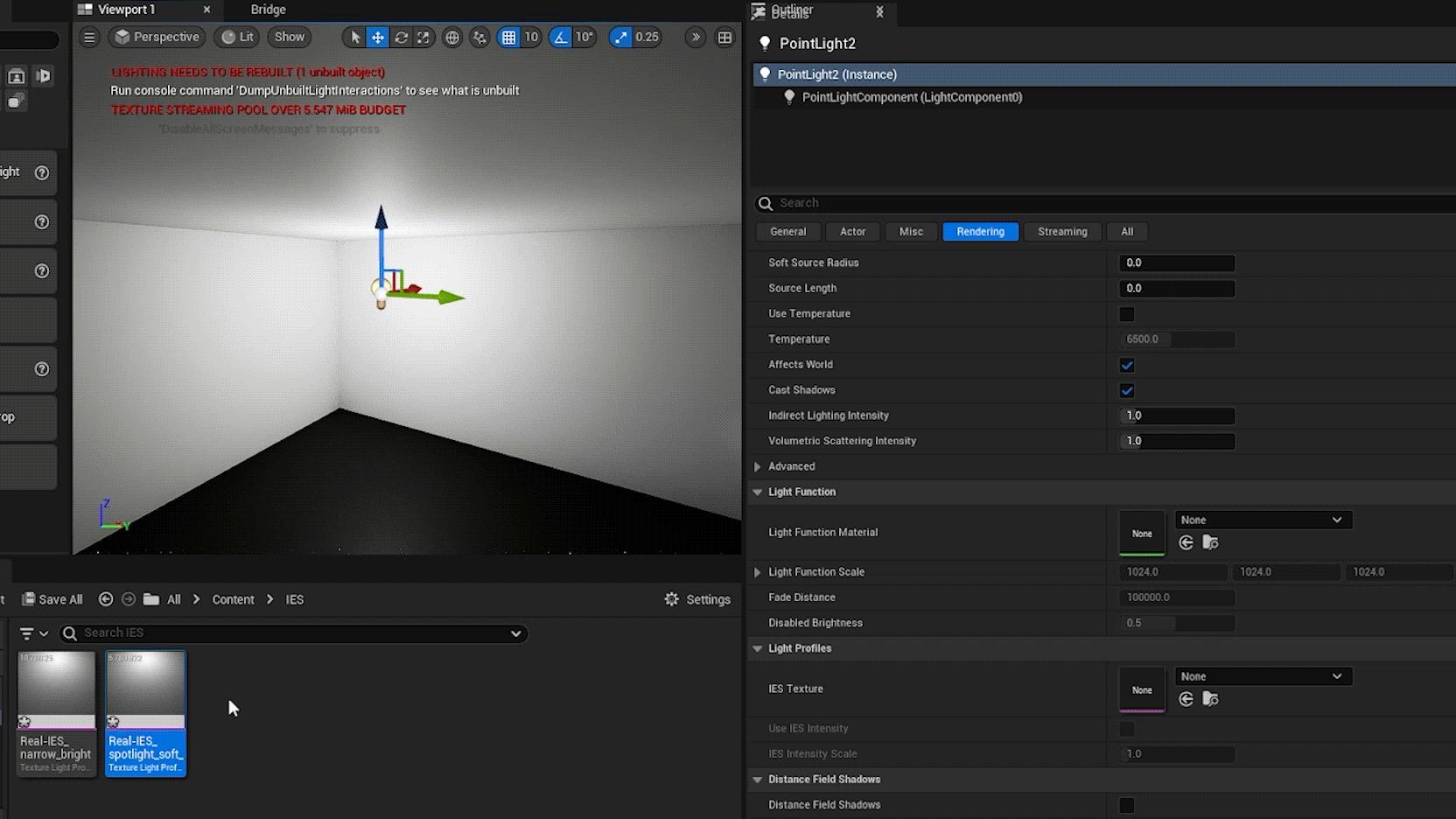

ポイントライトを置いて、設定のRenderingタブにあるLight Profileに移り、
適用したいiesを画像の様にドラッグアンドドロップ、IESが持つ強度(Intensity)の値を使うようにチェックを入れます。
ies適用後ライトが下を向いていないことがあるので修正して、さっきチェックを入れた箇所の下のIntensity Scaleの値を調整して終わりです。
参考資料
ODED MAOZ ERELL’S CG LOG
IES Lighting in CG(外部リンク)YouTube
Stop Using The Default Lamp in Blender - IES Lights(外部リンク)YouTube
How to use IES Light description in Unreal Engine.(外部リンク)
※UE4
最後に
Unityについてですが、情報が少なく軽く見た感じ複雑そうなので、分かり次第また記事にしようと思います。
企業さんによっては実際に売られている照明にIESが記載されていることもあるみたいなので、部屋モデリングなんかで実際の見え方に寄せて作ることができると思うと面白いですね～。
fbxを作った(所有してる)Autodeskみたいな建築設計CG系の会社が定めたような規格かと思ったら、想像と違う角度の情報が出てきてびっくりしました。
世界って広いなぁ…。
閲覧頂きありがとうございました。
